یکی از مهمترین قطعات سخت افزاری سیستم مادربرد یا برد اصلی میباشد، و سایر قطعات سخت افزاری توسط سیم به آن متصل میشوند یا به صورت مستقیم بر روی برد اصلی سوار میشوند، هر قطعه جای مشخصی بر روی مادربرد دارد در ادامه این قطعه مهم را بیشتر بشناسیم و با هم به مرور اجزای آن بپردازیم.
در این مقاله قصد داریم اصلی‌ترین اجزای تشکیل دهنده‌ی یک یارانه که در حقیقت همان قطعات سوار شده روی مادربرد هستند را با هم بررسی کنیم، هر کدام از این اجزا وظیفه‌ی بسیار مهمی را بر عهده دارند، به عنوان مثال CPU یا RAM که در کنار هم واحد پردازش کامپیوتر را تشکیل می‌دهند دو مورد از این قطعات بسیار مهم هستند که در ادامه با آن‌ها و محل قرارگیریشان روی مادر برد آشنا می‌شویم، اما بیایید در ابتدا کمی بیشتر با برد اصلی کامپیوتر (Mother Board) آشنا شویم، برای آشنایی با قطعات داخل کیس کامپیوتر این مقاله را مطالعه نمایید.
وظیفه اصلی مادربرد ایجاد ارتباط میان تمام قطعات سخت افزاری سیستم میباشد، سی پی یو، رم(ها)، هارد، پورت‌ها، واحدهای ورودی و خروجی، درایو سی‌دی و دی‌وی‌دی، کارت گرافیک، کارت صدا و… همه و همه به مادربرد متصل میشوند، پس می‌توانیم نتیجه بگیریم بدون این قطعه رایانه روشن نخواهد شد.
لطفا قبل از هر اقدامی به نکات زیر توجه نمایید:
- به هیچ وجه کیس کامپیوترتان را هنگامی که دستگاه به برق متصل است باز نکنید.
- در صورتی که قصد دارید برای بار اول کیس را باز کنید و با قطعات داخل آن آشنا شوید بهتر است از یک فرد با تجربه کمک بگیرید.
- اگر قصد دارید قطعات سخت افزاری داخل کیس را از نزدیک مشاهده کنید سعی کنید قطعات را از لبه آن‌ها به دست بگیرید، این قطعات بسیار حساس هستند و الکتریسیته ساکن دست میتوانید به آن‌ها آسیب برساند.
- در صورت باز کردن قطعات بهتر است آن‌ها را بروی یک سطح چوبی قرار دهید، قرارگیری این قطعات بر روی فرش یا فلز میتواند به آن‌ها آسیب برساند.
- به هیچ وجه سعی نکنید قطعات را با فشار از جای خود خارج کنید.
میتوانید نمای کلی برد اصلی را در تصویر زیر مشاهده کنید :
حال به توضیح هر یک از این اجزا میپردازیم:
اسلات‌های پی‌سی‌آی (PCI)
این اسلات‌ها برای اتصال کارت‌های صدا، مودم، تلوزیون، شبکه و… مورد استفاده قرار می‌گیرند، تعداد آن‌ها در مادربردهای مختلف متفاوت است، کلمه‌ی Slot در زبان انگلیسی به معنای شکاف است، بنابراین از این به بعد هرجا از کلمه‌ی اسلات استفاده کردیم منظورمان شکافی‌است که یک قطعه سخت‌افزاری را در خود جای می‌دهد.
اسلات کارت گرافیک( AGP یا PCI Expres)
این اسلات برای اتصال کارت گرافیک مورد استفاده قرار میگیرد، در برخی از بردها پردازنده گرافیکی به همراه مادربرد وجود دارد، به همین دلیل ممکن است این اسلات را بر روی آن‌ها نبینید، لازم به توضیح اضافه نیست
اتصال فن سی‌پی‌یو
این بخش برای ارتباط فن پردازنده با برد اصلی به کار می‌رود، سیم فن سی‌پی‌یو به این قسمت متصل میشود.
باتری پشتیبان
این باتری در زمانی که کامپیوتر خاموش است برق مورد نیاز ساعت سیستم و تنظیمات بایوس را جهت بوت شدن رایانه تامین میکند، این امکان وجود دارد که با خارج کردن این باتری تنظیمات بایوس سیستم ریست شود یا حتی پسورد ورود به ویندوز غیر فعال شود!
ورودی‌های USB
اگر به پنل جلویی کیس خود دقت کنید احتمالا چند پورت یو‌اس‌بی را آنجا خواهید یافت، این پورت‌ها توسط این قسمت به برد اصلی متصل میشوند.
اسلات‌های ساتا (Sata)
این اسلات برای اتصال کابل ساتا به مادربرد استفاده میشود، این کابل را میتوانید همراه هارد یا درایو سی دی و دی وی دی خود بیابید، معمولا ۴ عدد از این اسلات‌ها بر روی برد اصلی قرار دارد که به ترتیب اولویت با شماره‌های ۰، ۱، ۲ و ۳ بر روی برد مشخص شده.
پل‌های مادربرد (Motherboard Bridge)
چیپ‌ست و پل‌های مادربرد مانند مغز این قطعه عمل میکنند، این قطعات وظیفه کنترل و ایجاد هماهنگی بین سایر قطعات روی برد اصلی را بر عهده دارند.
فهرست مطالب
اسلات آی‌دی‌ای (IDE)
همانگونه که از نام این بخش پبداست برای اتصال کابل آی دی‌ای به برد اصلی استفاده میشود، این کابل را میتوانید در بعضی از هارد‌ها یا درایوهای CD و DVD قدیمی‌تر ببینید.
ورودی پاور
این ورودی در هنگام نصب منبع تغذیه در کامپیوتر برای اتصال سیم خروجی منبع تغذیه به برد استفاده میشود، در واقع برق مورد نیاز مادربرد و تعدادی از قطعات روی آن توسط این بخش تامین میشود.
اسلات‌های رم (RAM)
این بخش برای اتصال رم به برد اصلی استفاده میشود، بسته به نوع مادربرد تعداد متغیری از آن‌ها روی برد قرار دارد
سوکت سی‌پی‌یو (ZIF Socket)
مهمترین بخش را می‌توان سوکت CPU نامید این قسمت بسیار حساس است و نباید هیچگونه فشاری به آن وارد شود، این سوکت دارای چند گیره است که با استفاده از آن‌ها باید CPU را در جای خود ثابت کرد و سپس فن را روی آن قرار داد، معمولا در مادربرد کامپوترهای خانگی تنها یک اسلات برای اتصال سی‌پی‌یو قرار دارد ولی در رایانه‌ها قدرتمند‌تر مانند سرورها چند سوکت تعبیه شده است.
نگهدارنده‌ی فن و هیت‌سینک
این بخش برای اتصال پایه‌های فن و هیت سینک به برد استفاده میشود، البته قبل از آن باید سی‌پی‌یو را در جای خود قرار دهید.
پورت‌های اکسترنال (خارجی)
این پورت‌ها را میتوانید در پشت کیس خود مشاهده کنید، هنگامی که شما سیم مانیتور یا پرینتر را به کیس متصل میکنید در واقع دارید آن‌ها را مستقیما به برد اصلی مرتبط میکنید .
توجه: تعدادی از اصلی ترین اسلات‌ها را با هم مرور کردیم، بسته به نوع رایانه و مادربرد این بخش‌ها میتوانند در تعداد و اشکال یا رنگ‌های متفاوتی باشند اما ما سعی کردیم آن‌ها را در عمومی‌ترین حالت برای شما معرفی کنیم.

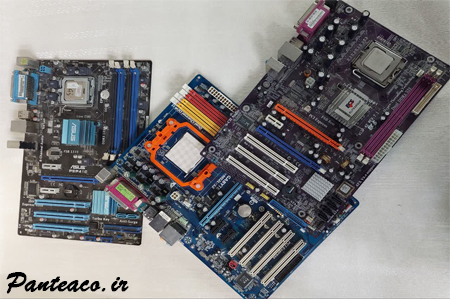

در ادامه تصویر تعدادی Motherboard برای شما قرار داده شده، سعی کنید محل قرار گیری اجرای مختلف را تشخیص دهید:
